ตั้งค่าชั้นข้อมูล

การตั้งค่าชั้นข้อมูล (Layer) เป็นจุดเริ่มต้นสำหรับกำหนดรูปแบบในการแสดงบนแผนที่ โดยข้อมูลที่สามารถมาแสดงผลบน Map Style Editor คือข้อมูลเชิงพื้นที่ประเภท เวกเตอร์ (Vector) และราสเตอร์ (Raster) ซึ่งสามารถกำหนดได้ตามเนื้อหาในส่วนนี้

1. แหล่งข้อมูลสำหรับแสดงผล
2. รูปแบบการแสดงผล
3. กรองข้อมูล
4. ปรับการแสดงผลตามระยะซูม
5. สร้างข้อมูลเพิ่มเติม (Metadata)

---

แหล่งข้อมูล

Layer

การสร้างชั้นข้อมูล โดยใช้ข้อมูลที่จัดเก็บไว้ใน Vallaris Geostore และทำการแปลงเป็นไทล์ (Tiles) ทั้งข้อมูลประเภทเวกเตอร์ไทล์ (Vector Tiles) และราสเตอร์ไทล์ (Raster Tiles)

• Vector Tiles : ข้อมูล Vector Tiles ทีี่ได้จากการแปลงข้อมูล Feature ที่จัดเก็บบน Vallaris Geostore
• Coverage Tiles : ข้อมูล Coverage Tiles ทีี่ได้จากการแปลงข้อมูล Coverage ที่จัดเก็บบน Vallaris Geostore

Source

• GeoJSON
  • GeoJSON (JSON)
  • GeoJSON (URL)
• Vector
  • Vector (TileJSON URL)
  • Vector (XYZ URL)
• Raster
  • Raster (TileJSON URL)
  • Raster (XYZ URL)
• Image
  • Image

รูปแบบการแสดงผลข้อมูล

เมื่อผู้ใช้งานทำการเพิ่มเลเยอร์ข้อมูล ส่วนการตั้งค่าการแสดงผล จุดเริ่มต้นของการออกแบบรูปแบบการแสดงผลให้กับข้อมูล เช่น ประเภทข้อมูล,ระดับการซูมที่ข้อมูลจะแสดงผลบนแผนที่

ขั้นตอนการตั้งค่ารูปแบบแสดงผล

1. เลือกเลเยอร์ ที่ต้องการตั้งค่าประเภทการแสดงผล
2. คลิกไปที่ แถบเมนูตั้งค่า (Configuration)
3. ที่แถบซ้ายมือคลิกที่ เมนูประเภท (Type)
4. เมื่อระบุเสร็จสิ้นให้คลิกปุ่ม บันทึก

เวกเตอร์ (Vector) และไทล์ (Tiles)

ข้อมูลเชิงพื้นที่ประเภทเวกเตอร์ ที่ได้ทำการเพิ่มชั้นข้อมูลมายังแผนที่ที่สร้างขึ้น ผู้ใช้งานต้องทำการระบุรูปแบบการแสดงผลให้สอดคล้องกับข้อมูล เพื่อประสิทธิภาพที่ดีในการสื่อสาร และนำเสนอได้อย่างมีประสิทธิภาพ

ประเภทชั้นข้อมูล

ข้อมูลเชิงพื้นที่ประเภทเวกเตอร์ มีรูปแบบการแสดงผลหลายรูปแบบ เพื่อตอบโจทย์การแสดงผลข้อมูลบนพื้นโลก

ประเภทข้อมูลเชิงพื้นที่	รูปแบบการแสดงผล	คำอธิบาย

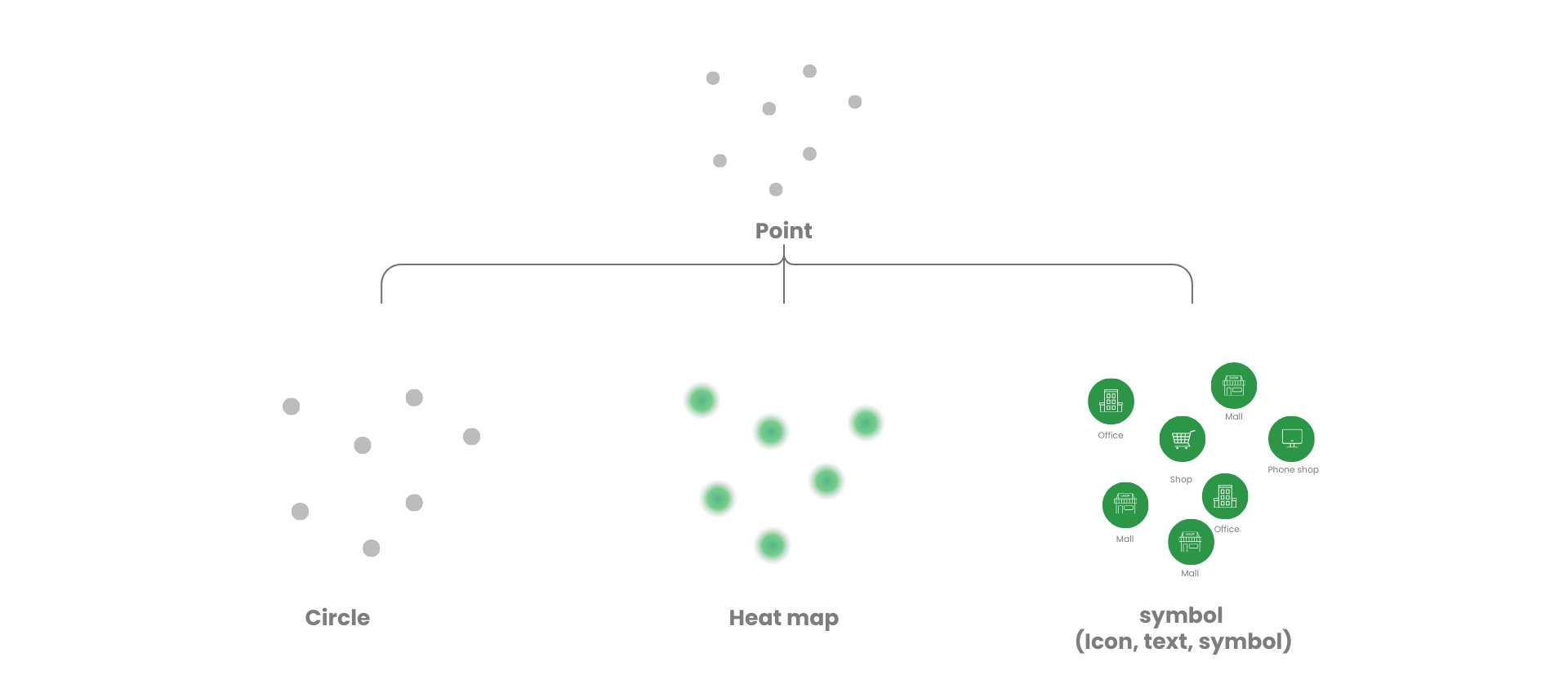

จุด (Point)	circle, symbol, heatmap	ข้อมูลเชิงพื้นที่ประเภทจุด (Point) สามารถตั้งค่าเป็นลักษณะต่างๆ ของการแสดงผลบนแผนที่ ได้แก่ จุดแบบวงกลม (Circle) ,ความหนาแน่นของจุด (Heatmap) , จุดสำหรับไอคอนหรือข้อความ (Symbol) ซึ่งจะไม่สามารถแสดงในรูปแบบเส้น และพื้นที่ได้

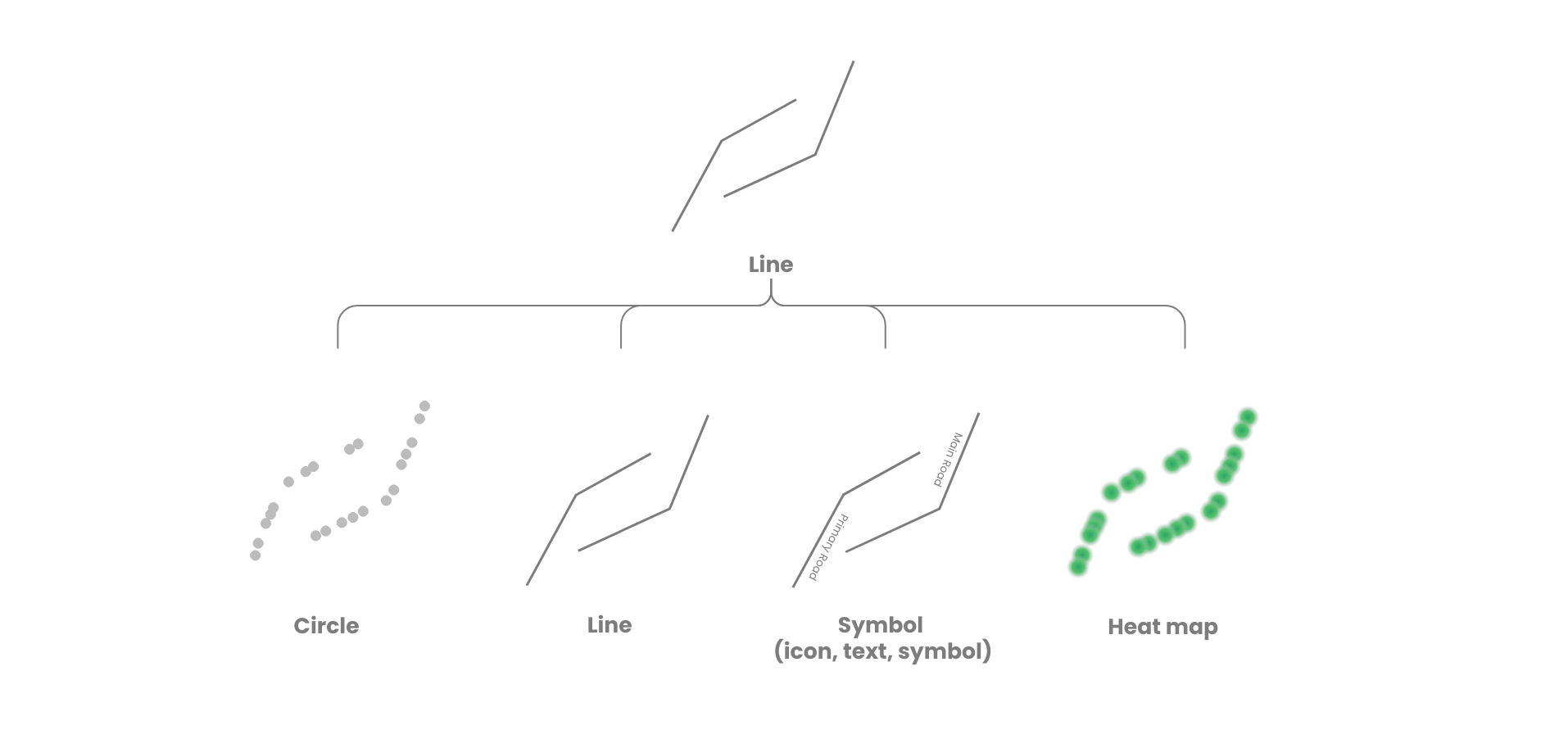

เส้น (Line)	circle,line, symbol, heatmap	ข้อมูลเส้น (Line) ที่แสดงในรูปแบบสัญลักษณ์ (Icon, Symbol, Text) ซึ่งจะต้องกำหนดค่่า symbol-placement เป็น line โดยสัญลักษณ์ (Symbol, Icon, Text) จะแสดงระนาบไปข้อมูลเส้น

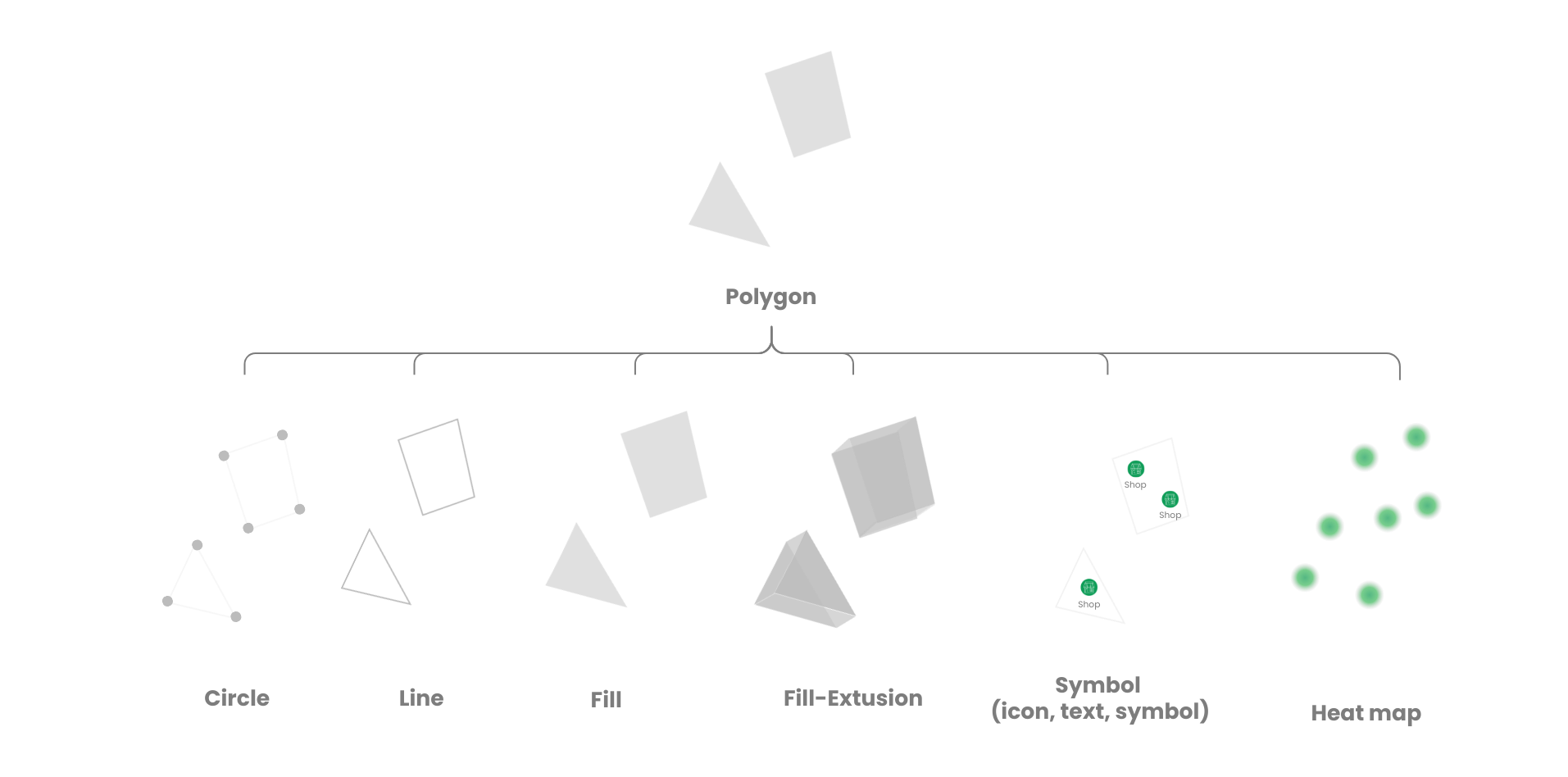

พื้นที่ (Polygon)	circle, , fill, fill-extrusion, symbol,heatmap	ข้อมูลพื้นที่ (Polygon) ที่แสดงในรูปแบบสัญลักษณ์ (Icon, Symbol, Text) จะแสดงไม่ตรงกับจุดกึ่งกลางเสมอไป โดยปกติแล้วค่าเริ่มต้นของ symbol-placement เป็น point จะใช้จุดกึ่งกลางของพื้นที่ (Polygon) เป็นตำแหน่งหลัก แต่พื้นที่ที่มีรูปร่างซับซ้อนขนาดใหญ่ จะทำการเลือกหลายจุดที่เหมาะสม เพื่อมองเห็นได้ชัด

ค่าเริ่มต้น

ค่าเริ่มต้นเป็น วงกลม (Circle) ซึ่งผู้ใช้งานสามารถเปลี่ยนประเภทการแสดงผล ตามความเหมาะสมกับข้อมูลที่ได้ระบุไว้ได้

ประเภทชั้นข้อมูล (Layer Type)

ราสเตอร์ (Raster) และไทล์ (Tiles)

ข้อมูลเชิงพื้นที่ประเภทราสเตอร์ ข้อมูลในการแสดงผลอยู่ในรูปแบบ Coverage ซึ่งเป็นการแสดงผลในรูปแบบ Cloud Optimized GeoTIFF (COG) โดยมีคุณสมบัติในการแสดงผลข้อมูลที่มีการจัดเก็บแบบ tiled และ internal overviews เพื่อให้สามารถดึงข้อมูลเฉพาะส่วนที่ต้องการได้โดยตรงจากเซิร์ฟเวอร์

ประเภทการแสดงผล

• Coverage : สำหรับข้อมูล ภาพถ่ายดาวเทียม, ถ่ายทางอากาศ

กรองข้อมูล (Filter)

การกรองข้อมูลเชิงพื้นที่ประเภทเวกเตอร์ (Vector) โดยสามารถทำได้กับข้อมูลที่จัดเก็บบน Geostore และข้อมูลที่เพิ่มจากภายนอก ซึ่งจะเป็นการใช้ข้อมูลคุณลักษณะ (Attributes Data) หากข้อมูลถูกจัดเก็บไว้ในรูปแบบ GeoJSON มักถูกจัดเก็บไว้ในฟิลด์ properties เพื่อเป็นเงื่อนไขสำหรับการกรองข้อมูล

ตัวอย่างข้อมูลเชิงพื้นที่ ที่มีข้อมูลคุณลักษณะ (Attribute Data)

{
  "type": "Feature",
  "geometry": {
    "type": "Point",
    "coordinates": [100.523186, 13.736717]
  },
  "properties": {
    "name": "Grand Palace",
    "type": "Historical Site",
    "city": "Bangkok",
    "visitor_count": 8000
  }
}

เงื่อนไขการกรองข้อมูล

เมื่อผู้ใช้งานต้องการกรองข้อมูล จากข้อมูล Vector Tiles ทั้งหมดให้ใช้เฉพาะสิ่งที่ต้องการนำมาแสดงผล สามารถกรองข้อมูลที่อยู่ในฟิลด์ properties ของเลเยอร์ ซึ่งต้องทำการกำหนดเงื่อนไขสำหรับการ Filter มีตัวดำเนินการ ดังต่อไปนี้

• All การใช้ All ข้อมูลจะแสดงผล เมื่อเงื่อนไขทั้งหมดเป็นจริง หรือตรงกับเงื่อนไขที่กำหนด (and)
• Any การใช้ Any ข้อมูลจะแสดงผล เมื่อเงื่อนไขที่กำหนดมีตัวใดตัวหนึ่งเป็นจริง (or)
• None ผลลัพธ์จะตรงข้ามกับเงื่อนไขที่ทำการระบุ (not)

ตัวกรอง (Filter)

ข้อความ (Text)

สัญลักษณ์	คำอธิบาย	ตัวอย่าง
==	เท่ากับ	["==", "pv_tn", "ขอนแก่น"]
!=	ไม่เท่ากับ	["!=", "pv_tn", "กรุงเทพฯ"]
in	อยู่ในรายการ (OR หลายค่า)	["in", "pv_tn", "ขอนแก่น", "นครพนม"]
!in	ไม่อยู่ในรายการ	["!in", "pv_tn", "เชียงใหม่", "ภูเก็ต"]
has	มี property นี้อยู่	["has", "pv_tn"]
!has	ไม่มี property นี้	["!has", "pv_tn"]

ตัวเลข (Number)

สัญลักษณ์	คำอธิบาย	ตัวอย่าง
==	เท่ากับ	["==", "population", 1000000]
!=	ไม่เท่ากับ	["!=", "population", 500000]
>	มากกว่า	[">", "population", 1000000]
<	น้อยกว่า	["<", "population", 500000]
>=	มากกว่าหรือเท่ากับ	[">=", "population", 1000000]
<=	น้อยกว่าหรือเท่ากับ	["<=", "population", 500000]
in	อยู่ในรายการ (OR หลายค่า)	["in", "population", 100000, 200000, 300000]
!in	ไม่อยู่ในรายการ	["!in", "population", 400000, 500000]
has	มี property นี้อยู่	["has", "population"]
!has	ไม่มี property นี้	["!has", "population"]

ตรรกะ (Boolean)

สัญลักษณ์	คำอธิบาย	ตัวอย่าง
==	เท่ากับ (true หรือ false)	["==", "is_active", true]
!=	ไม่เท่ากับ (true หรือ false)	["!=", "is_active", false]
has	มี property นี้อยู่	["has", "is_active"]
!has	ไม่มี property นี้	["!has", "is_active"]

ปรับการแสดงผลตามระยะซูม

ระดับการซูมของแผนที่เป็นการกำหนดสัดส่วนการแสดงผลของแผนที่ในเชิงตัวเลข โดยแผนที่ที่ให้บริการมีขอบเขตการซูมตั้งแต่ระดับต่ำสุดที่ 0 ถึงระดับสูงสุดที่ 22

• ระดับการซูมต่ำสุด (0): แสดงภาพรวมของพื้นที่ในขอบเขตกว้างที่สุด เช่น การแสดงภาพรวมระดับโลกหรือระดับทวีป เหมาะสำหรับการมองภาพรวมของพื้นที่ขนาดใหญ่
• ระดับการซูมสูงสุด (22): แสดงรายละเอียดของพื้นที่ในขอบเขตแคบที่สุด เช่น การแสดงรายละเอียดของอาคาร หรือตรอกซอย เหมาะสำหรับการพิจารณารายละเอียดของสถานที่เฉพาะเจาะจง

ระดับการซูม

ระดับการซูม : 0

022

มุมมองการแสดงผล :

โลก

• โลก (0 - 3)
• ทวีป (4 - 5)
• ประเทศ (6 - 9)
• ภูมิภาค (10 - 11)

• จังหวัด(12 - 14)
• อำเภอ (15- 16)
• ตำบล (17 - 18)
• หมู่บ้าน, เส้นทาง (19 - 22)

คำอธิบายข้อมูลของชั้นข้อมูล (Layer Metadata)

ข้อมูลเพิ่มเติม ของชั้นข้อมูล (Layer) ซึ่งเป็นประโยชน์ในการอธิบาย รายละเอียดหรือความหมาย ให้กับชั้นข้อมูลนั้นๆ ที่ต้องการสื่อให้กับผู้ใช้งานในการพัฒนาเว็บไซต์

ชั้นข้อมูลบนแผนที่ (Layer) มีองค์ประกอบสำคัญที่ใช้สำหรับการแสดงผล

ชื่อฟิลด์	คำอธิบาย
id	รหัสชื่อชั้นข้อมูล (Layer)
layout	การตั้งค่าด้านการแสดงผล visible : แสดงผล none : ซ่อน
maxzoom	ระดับซูมสูงสุดที่ชั้นข้อมูลแสดงผล
minzoom	ระดับซูมต่ำสุดที่ชั้นข้อมูลแสดงผล
paint	การกำหนดสไตล์ของชั้น เช่น สี ขอบ ความโปร่งแสง เป็นต้น
source	รหัสหรือชื่อแหล่งข้อมูล เช่น vector tile, geojson ฯลฯ
source-layer	ชื่อของชั้นข้อมูลย่อยภายใน Vector Tiles
type	ประเภทชั้นข้อมูล circle : จุดวงกลม line : เส้น symbol : สัญลักษณ์ fill : พื้นที่ fill-extrusion : พื้นที่ยกความสูง heat-map : พื้นที่ยกความสูง

{
  "id": "layer_id",
  "layout": {
    "visibility": "visible"
  },
  "maxzoom": 22,
  "metadata": {
    "vallaris:group": "Group-example"
  },
  "minzoom": 0,
  "paint": {...},
  "source": "66ee393eae78b6d2972e1cc6",
  "source-layer": "66ee393eae78b6d2972e1cc6",
  "type": "fill"
}

ขั้นตอนการสร้างคำอธิบายข้อมูล (Matadata)

1. เลือกชั้นข้อมูล (Layer) ที่ต้องการสร้างข้อมูลเพิ่มเติม จะแสดงหน้าต่างสำหรับแก้ไขด้านขวามือ
2. เลือกแท็บ "ตั้งค่า" และเลือกเมนู "คำอธิบายชุดข้อมูล"
3. คลิกปุ่ม "เพิ่มคีย์" จะปรากฏว่าหน้าต่างสำหรับระบุชื่อ "ฟิลด์" และ "ค่าข้อมูล"
4. คลิกปุ่ม "บันทึก" เพื่อเพิ่มข้อมูลเพิ่มเติม (Metadata)

info

คำอธิบายชั้นข้อมูล (Layer Metadata) ไม่ส่งผลต่อการแสดงผลของแผนที่โดยตรง แต่สามารถนำไปใช้ในงานพัฒนา เช่น การจัดกลุ่ม หรือแสดงคำอธิบายชั้นข้อมูลในเว็บแอปพลิเคชัน
